HAYASHI WATCH-WORKS CO., LTD.

目視檢查用LED照明 Spot Ace

磁最適合檢查產品表面傷痕、汙垢、異物...等。

  • 採用業界領先的高亮度4芯片LED

  • 最適合無塵室的無風扇設計

  • 採用本公司獨自的恆定電流調光方式

  • 為最佳照明而設計的構造



                           高聚光型                 標準型號

用途
● 產品在置在檢查工程中用於目視檢查的照明。
    例如:鏡片、汽車零件、玻璃製品、安裝基板、薄板、膠片、晶片、
            金屬表面的蒸鍍狀態、塗裝不均勻、顏色不均...等。
● 工作機械的輔助照明,定制裝置用光源。
成本比較 一天使用期間 50台於1年間(240日)使用在工場
耗電量(最大負荷時) 電費
(JPY15 / KW日本單位計)
排出量
100V150W鹵素燈泡 8 14,400KW JPY216,000-. 7,992kg
Spot Ace 8 1,152KW JPY17,280-. 638kg
減少量 - 13,288KW JPY198,720-. 7,354kg


產品尺寸
夾鉗固定式
SPA-10CD/SPA-10CW
支架型
SPA-10SD/SPA-10SW
聚光型 高聚光型

規格
型號 SPA-10CD SPA-10CW SPA-10SD SPA-10SW TKG-3079-3600 TKG-3079-2600 TKG-3800-700 TKG-3800-200
安裝方法 夾鉗固定式 支架型 支架型 支架型
LED發光色 燈泡色 白色 燈泡色 白色 燈泡色 白色 燈泡色 白色
鏡片規格 標準 聚光型 高聚光型
鏡片型號 TKG-3079-650 TKG-3079-2650 TKG-3800-250
中心照度 ※1 10,000lx 30,000lx 10,000lx 30,000lx   120,000lx~65,000lx   700,000lx~162,000lx
照射範圍 ø180mm ※2 ø80~115mm ※2 ø11~35mm ※2
LED壽命 約20,000H ※3
照明頭部過濾片 ø30.5 ø39 ※4
額定輸入電壓 DC15V
耗電量 12W
調光 用前面的調光旋鈕進行連續調光
冷卻方法 自然放熱
使用環境 周圍溫度: 0℃~+40℃  ;  周圍濕度: 20%~80%RH(無節露)
重量 約800g(不含交流整流器) 約1,200g(不含交流整流器) 約1,055g(不含交流整流器)
附屬交流整流器 輸入: AC100V~240V  50/60Hz  ;  輸出: DC15V  0.8A

※1  中心照度: WD=200mm參考值(高聚光型為WD=100mm)
※2  照射範圍: WD=200mm參考值(高聚光型為WD=100mm)
※3  壽命: 使用壽命會因使用環境而發生變化,並非保證值
※4  過濾片: 為訂貨生產


照明頭部過濾片(顧客自選)
型號 分類
LB-80  30.5mm 色溫變換過濾片(淺藍色)
LA-120  30.5mm 色溫變換過濾片(琥珀色)
Y-48  30.5mm 銳截止濾光片(黃色)
G-533  30.5mm 綠色濾光鏡
R-60  30.5mm 銳截止濾光片(紅色)
KF-20  30.5mm 漫射濾光鏡
PL-20  30.5mm 偏光綠光鏡

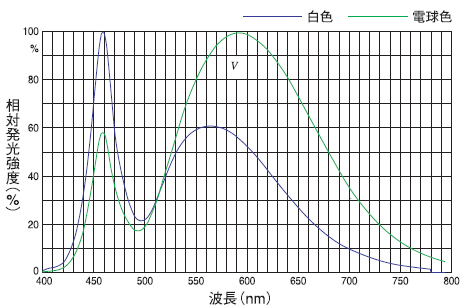

波長分佈和對光輸出

欲知詳情請與我們聯絡
